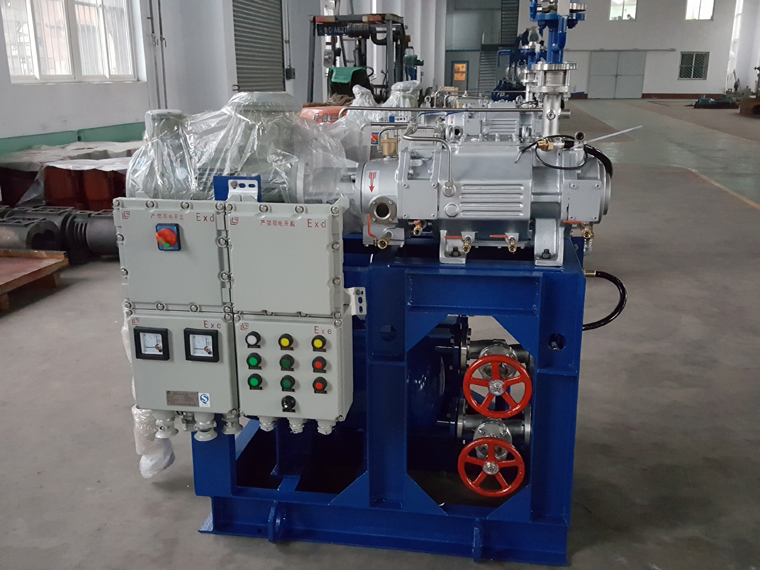

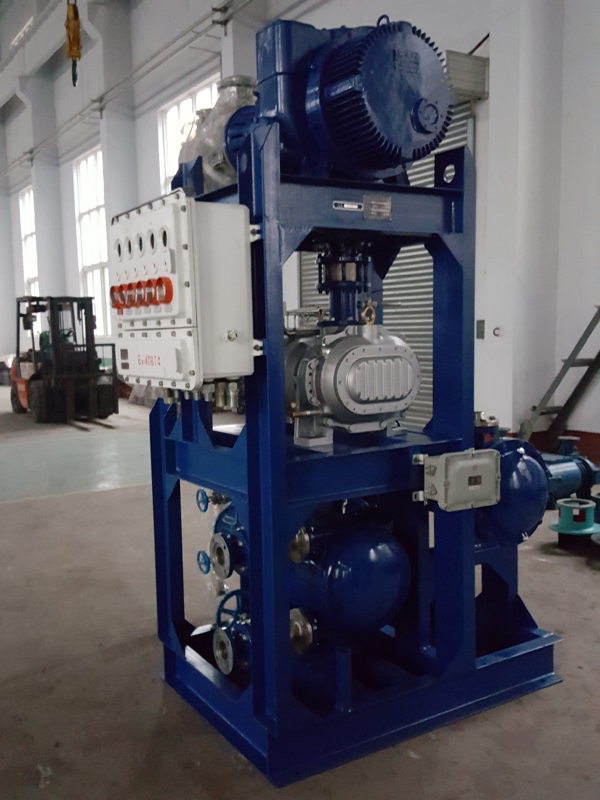

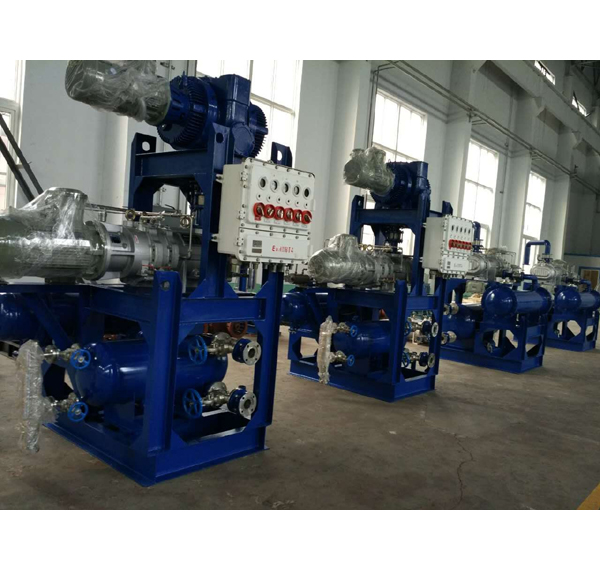

JZJD罗茨干泵机组
JZJD罗茨干泵机组
JZJD罗茨干泵机组


更新:2017-2-20 15:44:59

点击:

联系电话:0533-4182962

  • 产品概述
  • 公司介绍
  • 联系我们
  • 资料下载
1.罗茨-干泵真空机组概述:
    JZJD 系列罗茨-干泵真空机组是由ZJP系列罗茨泵作为主抽泵,SSDP系列干式螺杆真空泵作为前级泵组成的干式无油真空机组。JZJD系列罗茨-干泵真空机组比单台的干式螺杆真空泵更适合于在低压下工作。
    由于主抽泵及前级泵均采用了干式真空泵,因此JZJD系列罗茨-干泵真空机组具有以下主要特点:
    ■泵腔内无油,对被抽系统无污染,可获得洁净真空。
    ■ 泵腔内无油,非常容易实现对溶剂的回收。
    ■罗茨泵泵腔全部镀镍层处理,干式螺杆真空泵泵腔镀镍层或特氟龙涂层处理,可抽除水蒸汽、溶剂气体及多种腐蚀性介质。
    ■  因工作过程中无废油、废水的排放,对环境无污染。
    ■ 对冷却水的要求较低,对于泵的冷却,普通的循环水即可满足要求,且冷却水量较小。
    该机组主泵采用了本公司自行研发的ZJP系列罗茨真空泵,我公司将泵腔与轴承腔的密封进行改进后的ZJP系列罗茨真空泵在抽除大量水蒸汽及各类溶剂的工艺中泵油不易乳化。

前级泵采用了本公司自行研发的SSDP系列干式螺杆真空泵,运行稳定可靠,由于在泵腔及齿轮腔之间采用了唇型密封+迷宫式密封,SSDP系列干式螺杆真空泵在不充入氮气保护的情况下仍然可以稳定工作。

型号表示方法:
如:JZJD-300
      J- 代表机组的第一个字母
      ZJ- 代表主抽泵为ZJP系列罗茨真空泵
      D- 代表前级泵为SSDP系列干式螺杆真空泵
      300- 为主抽泵(罗茨泵)抽速L/S


2.技术规格表:

规格

单位

JZJD-70

JZJD-150

JZJD-300

JZJD-300

JZJD-600

性能

L/S

70

150

300

300

600

最大/极限压力

Torr

0.005

0.005

0.005

0.005

0.005

后级干泵

型号



SSDP100

SSDP200

SSDP300

SSDP400

SSDP800

抽速

M3/Hr

85

180

250

360

650

电机功率

KW

4

5.5

7.5

11

22

前级机械增压泵

抽速

L/S

70

150

300

300

600

电机功率

KW

1.5

3

4

4

7.5

冷却水

L/min

10

12

15

15

20

入口

mm

80

100

150

150

200

出口

mm

40

40

50

50

65

重量

Kg

550

780

890

1200

1850


说明:
1. 以上表格为推荐标准配置,因在实际生产应用中工作条件的不同,吸入气体及压力会发生很多变化,所以在选型时应根据实际抽气过程、气体释放过程、可凝性气体冷凝情况、吸入压力的时间变化等等进行校核计算或参照现有设备使用情况选型。
  2.单泵的技术指标详见各泵参数表。
  3.最高吸入压力是指主抽泵能够启动的最高压力,如在高于该压力下长时间运行,会造成主泵过载。
  4.订货时请注明抽气介质,工作压力,是否需防爆等技术要求。
